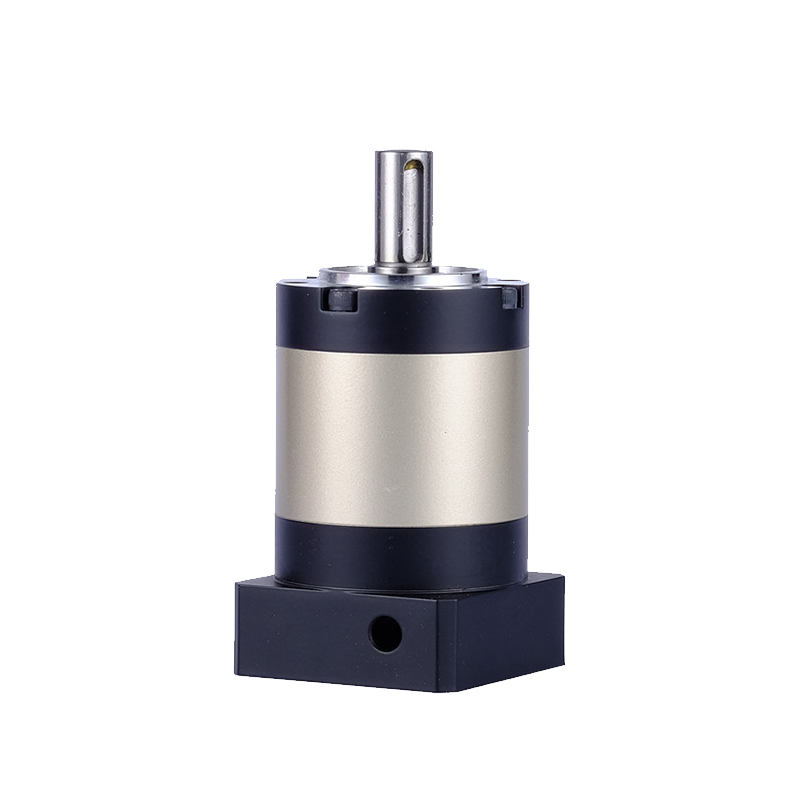

HL直齿精密伺服行星减速机
PRODUCTS CENTER
中国减速机行业品牌供应商
prev
next
减速比范围:
一级传动为:3 4 5 8 10
二级传动为:9 12 15 16 20 25 32 40 64
三级传动为:60 80 100 120 160 200 320 512
咨询热线:021-67298917 021-67298918
>
下一款
HFR直角直齿行星减速机
>
下一款
NBR斜齿直角高精度精密行星减速机
基本资料
斜齿行星齿轮减速机:
1、输入动力源:伺服电机、步进电机、直流电机及宾他
2、输入方式:空心孔输入、实心输输入、花键输入
3、减速机本体:圆形本体 ( HL)、方形本体(PX)
4、输出方式:空心孔输出、实心辅输出、胀紧套输出、盘式输出
5、安装方式:水平安装、竖直向下安装、竖直向上安装、带地脚安装
另外所有系列的外形尺寸仅作为客户选择参考,具体以双方签字确认的外形图为准。
特点:
1 、 利用 Ansys 技术对齿轮强度进行有限元分析 , 同时对螺旋齿面作齿形和导程修整, 以降低齿轮啮合的冲击和躁音, 增加齿轮系的使用寿命。
2、齿轮材料选用优质低碳合金钢,经过渗碳淬火达到HRC60左右 , 使用离精密机床加工, 保证齿轮的精度在IS05级以下, 从而获得最佳的耐磨性相耐冲击性;
3、齿圈与输出法兰采用一体化设计, 采用优质钢穗,经热锻成形 ,从而获得很高的材料密度。 体化设计能保证所有几何尺寸 夹装式等结何相比真萄更高的精度和强度;
4、行星轮轴承采用不含保持架之满滚针输承,增大速机输出扭矩和刚性;
5、采用笼式行星架和输出轴一体化, 两端轴承支撑, 确保更高强度和精度;
6、输入轴与电机采用份体式夹紧 ,经过动平衡测试,确保在高输入转速时的同轴度和零背隙动力传动;
7 、使用全合成油脂,饺IP65防沪等级的密封设计,确保润滑油不泄漏免维护。
精密行星减速机系列:
具有高精度、高钢性、高负载、高效率、高速比、高寿命、低惯性、低振动、低噪音、低温升、外观美、结构轻小、安装方便、精确定位等特点。适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。适合于全球任何厂商所制造的驱动产品连接,如:松下、台达、安川、富士、三菱、三洋、西门子、施耐德、法那克、科比、科尔摩根、AMK、帕克等等。
安装为方形法兰设计,安装尺寸简单方便。型号分:ZB40、60、90、115、142、190、240、280、330、400机座型号。速比:1-1000有19种比速可选择;分一、二、三级变减速传动;精度:一级传动精度在6-8弧分,二级传动精度在8-10弧分,三级传动精度12-15弧分;等1000多种规格。
